ナノで安定した狭い粒度分布を達成する ビーズミル マシン自体よりも多くに依存します。 研削性能は、ターゲットの細かさ、供給粒子サイズ、粉砕媒体、ローターとセパレーターの設計、スラリーの粘度、温度、流量、操作圧力など、プロセス変数の接続されたセットによって決定されます。 バッテリー材料、セラミックスラリー、導電性添加剤、顔料または高粘度インク、これらの変数を理解することは、ビーズミルの粉砕効率を改善し、汚染を減らし、一貫した生産品質を維持するために不可欠です。
1.ターゲット粒子サイズと分布を定义する
ビーズ研削盤を選択する前に、メーカーはまず必要な粒子サイズとその測定方法を定義する必要があります。
「100 nm」とだけ記載されたターゲットでは不十分である。 エンジニアは、D50、D90、一次粒子サイズ、または分散凝集体のサイズを指すかどうかを明確にする必要があります。 必要な粒子サイズ分布は、ローター構造、セパレーター設計、粉砕媒体サイズ、比エネルギー入力、および循環パスの数に影響を与えます。
サブミクロンおよびナノスケールの加工のために、高エネルギーのピンタイプまたはディスクタイプの研削システムは、しばしばダイナミックまたは远心ビーズセパレータと组み合わされる。 従来のスクリーン分離と比較して、この構成はより小さな研削媒体をサポートし、適切な動作条件下でより安定した媒体保持を提供します。

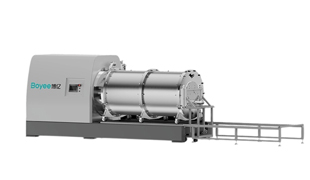

Boyee水平ナノビーズミルと 垂直セラミックビーズミルシステムは、材料特性、ターゲットの細かさ、汚染要件、および生産能力に従って構成することができます。
2.研削媒体のサイズは、湿式研削において最も重要な要素の1つです。
より大きなビーズはより大きな衝撃エネルギーを提供し、一般的に事前粉砕、硬い粒子、およびミクロンスケールのサイズ縮小に使用されます。 ビーズが小さいほど、単位体積あたりの接触点が多くなるため、通常、微細研削およびナノ分散用に選択されます。
しかしながら、粉砕媒体は、ターゲット粒子サイズのみに従って選択されるべきではない。 エンジニアも考慮する必要があります:
● フィード粒子サイズと粒子硬度
●スラリー粘度と固形分
●必要な衝撃とせん断強度
●ローター速度と特定のエネルギー入力
●粉砕室材料
●セパレータ機能
●受け入れ可能な汚染レベル
Yttria安定化ジルコニア研削ビーズ 密度、耐摩耗性、研削効率のために広く使用されています。 用途に応じて、異なる組成、密度およびビーズサイズを有するセラミック媒体も考慮され得る。
約50 nm未満のターゲットは、非常に小さい粉砕媒体および高効率の分離システムを必要とし得る。 配合、分散安定性、および粒子測定方法が報告された粒子サイズに大きな影響を与える可能性があるため、達成可能な結果は材料試験を通じて検証する必要があります。
3.正しいビーズ分離システムを選択する
分離システムは、処理されたスラリーが連続的に出る間、粉砕媒体がチャンバ内に残ることができるかどうかを決定する。
従来のスクリーン分離は、多くのミクロンおよびサブミクロンのアプリケーションで信頼できますが、スクリーンギャップにより、使用可能な最小ビーズサイズが制限されます。 非常に小さいビーズは、スクリーンの詰まり、ビーズの漏れ、または不安定な排出のリスクを高める可能性があります。
A ダイナミックまたは遠心分離システム 部屋の中の粉砕の媒体を保持するのに回転および遠心力を使用して下さい。 この設計は、より小さな媒体の使用可能な範囲を拡張し、水平ナノビーズミルおよび超微細ビーズミルで一般的に適用されます。
しかしながら、使用可能な最小のビーズサイズは、依然として、セパレータ構造、回転速度、スラリー粘度、ビーズ密度および流量に依存する。 したがって、セパレータの選択は、ターゲットの細かさだけではなく、実際のプロセス条件に基づく必要があります。
4.安定した研削温度を維持する
湿式研削は、ビーズの衝突、ローターの動き、流体のせん断、およびポンピングによって熱を発生させます。
温度が過度に上昇すると、スラリーの粘度が変化し、溶媒が蒸発し、温度に敏感な材料が劣化する可能性があります。 これらの影響により、分散の安定性が低下し、生産バッチ間で変動が発生する可能性があります。
効果的な ビーズミル冷却システム 含める必要があります:
●十分な熱伝達区域が付いている粉砕の部屋
●安定した冷水温度と流れ
●継続的な製品温度モニタリング
●適切なフィードレートとローター速度
●必要に応じて温度アラームとインターロック
目的は、可能な限り低い温度で動作することではない。 代わりに、プロセスは、材料に適した安定した温度ウィンドウ内に留まるべきである。 一部の製剤では、過度の冷却により粘度が増加し、スラリーの移動度が低下する可能性があります。
バッテリー材料やその他の温度に敏感な製品の場合、単に冷却水の設定点を下げるよりも安定した温度制御の方が重要であることがよくあります。
5.制御流量とチャンバーの操作圧力
粉砕室の圧力は、主にポンピング、スラリー粘度、流れ抵抗およびビーズ分離システムによって生成される。 研削エネルギーの直接源ではなく、動作インジケータとして扱う必要があります。
安定した圧力範囲は、一般に、粉砕室を通る制御されたスラリーの流れを示す。 異常な圧力上昇は以下を示す可能性があります。
●過度のスラリー粘度
●不適切なフィードレート
●セパレータの制限またはブロック
●過剰なメディア充填
●悪い温度制御
●システム内の制品の蓄积
ポンプ圧力の増加は、研削効率を自動的に改善しない。 過度の操作圧力は、機械的負荷を増加させ、製品の温度を上昇させ、放電の安定性に影響を与える可能性があります。
密閉されたビーズミルシステムまたは不活性ガスで保護された研削ラインの場合、安定したシステム圧力が湿気に敏感な材料または酸化に敏感な材料の安全で閉じた処理をサポートするため、圧力監視は特に重要です。
6.特定のエネルギーと居住時間を検討する
粒子サイズの減少は、材料の各単位に伝達されるエネルギーにも密接に関連しています。
滞留時間が短すぎると、粒子は十分な粉砕が起こる前にチャンバを離れることがある。 長すぎると、プロセスは不要なエネルギーを消費し、摩耗や汚染のリスクを高める可能性があります。
循環粉砕システムは、必要な粒子サイズ分布が達成されるまで、材料がビーズミルを繰り返し通過することを可能にします。 スケールアップ中、エンジニアは、機械のパワーだけに頼るのではなく、特定のエネルギー消費量、流量、循環時間、粒子サイズの発達を一緒に評価する必要があります。
7.これらの要因がバッテリーと高度な材料にとって重要である理由
高度なバッテリー材料は、制御されていない研削条件の余地をほとんど残しません。
シリコン − 炭素アノード材料は、安定した粒子サイズおよび汚染制御を必要とする。 固体電解質粉末は、水分、酸素、および金属不純物に敏感である可能性があります。 カーボンナノチューブ導電性スラリーは、ナノチューブ構造に過度の損傷を与えることなく効果的な脱凝集を必要とします。
これらのアプリケーションでは、 ナノビーズミル孤立した機械として扱われるべきではないです。 混合、粉末供給、事前分散、湿式粉砕、温度制御、ろ過、クローズド搬送、自動化はすべて、最終製品の品質に影響を与えます。
ボイが開発 バッテリー素材生产ライン 混合、分散、ナノ研削、クローズドパウダーハンドリング、自動プロセス制御を統合します。 ビーズミルを上流および下流の機器と一致させることにより、メーカーは、粒子サイズ分布、スラリー温度、媒体の摩耗、および原材料の供給から完成したスラリーまでのバッチの一貫性をより適切に制御できます。
プロセスにナノビーズミルを選択する
正しい水平ナノビーズミルまたは垂直セラミックビーズミルは、以下を含む完全なプロセス要件に従って選択する必要があります。
●材料タイプと硬度
●フィードとターゲット粒子サイズ
●スラリー粘度と固形分
●研削メディアのサイズと素材
●汚染制限
●必要な生産能力
●冷却需要
●バッチまたは継続的な操作
●クローズド、真空または不活性ガス処理要件
機器選択前の材料テストは、適切なローター、セパレーター、メディアサイズ、動作速度、および循環戦略を決定するのに役立ちます。
開発中のメーカー向け バッテリー材料、電子セラミック、ナノ顔料、または導電性スラリー、適切に構成されています 超微細ビーズミル 研削効率、製品の一貫性、長期生産の信頼性を向上させることができます。
